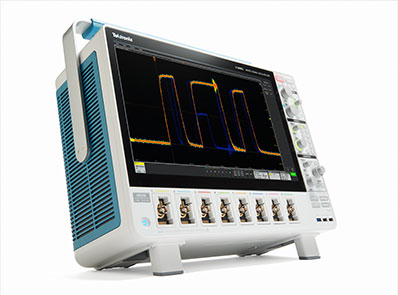

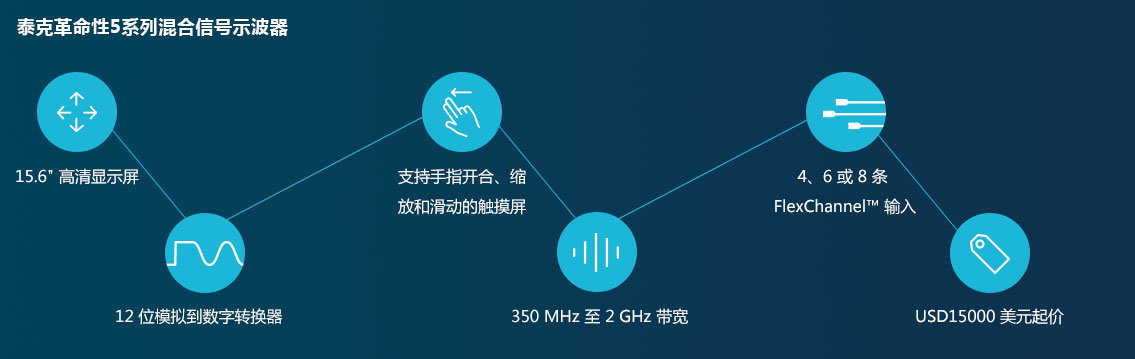

泰克5系列混合信號示波器創造了業界5個第一

• 4通道、6通道和8通道產品家族
• 可以重新配置示波器輸入?(FlexChannelsTM)
• 15.6”?高清?(1,920?x?1,080)?顯示器及容性觸摸屏
• 專為觸控設計的用戶界面
• 選配?Windows?操作系統

•





  不僅僅采用新顯示器和用戶界面，更是一個新標準

  ---

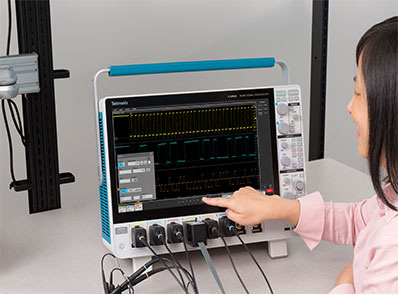

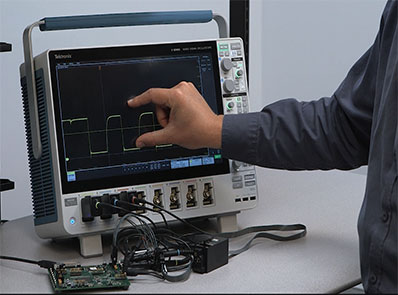

  配有 15.6 英寸高清觸摸屏，讓您獲取更大圖像和全面控制。使用支持手指開合、縮放和滑動的電容式觸摸屏、前面板控件或鼠標分析和管理多個信號，而不必使用菜單操作。

  滑動可瀏覽信號

  縮放信號可增加可見性

  拖放式標記和測量

•





  擁有足夠的通道

  ---

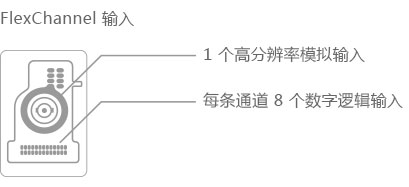

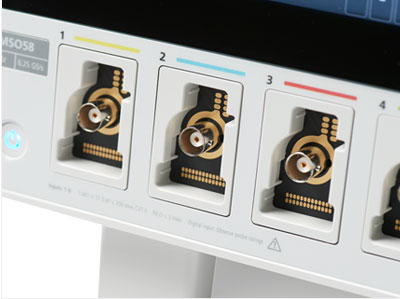

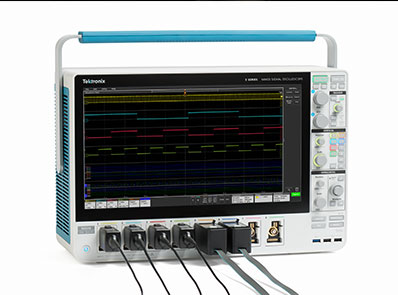

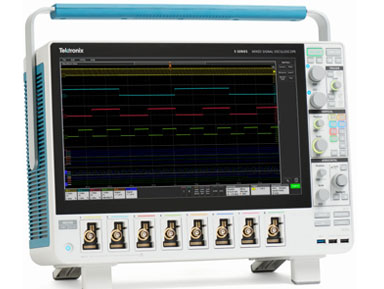

  提供 4、6 或 8 條 FlexChannel 輸入。每個輸入均可用于觀察 1 個高分辨率模擬波形或 8 個數字邏輯波形，只需更改探頭即可。


•

  支持高達 16 位的垂直分辨
  率，每個細節都不會錯過。

  ---

  3：12 位模擬到數字轉化器，使用高級數字信號處理提供高達 16 位垂直分辨率，對于疊加在大信號上的微小信號也能直接觀察和測試到信號的細節。

•

  優異的技術指標

  ---

  輸入通道
  4、6 或 8 個 FlexChannel 輸入 每個 FlexChannel 通過邏輯探頭提供 1 個模擬信號輸入或 8 個數字邏輯輸入

  信號發生器¹
  任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac

  帶寬¹
  350 MHz、500 MHz、1 GHz、2 GHz

  采樣率
  在所有模擬/數字通道上為 6.25 GS/s

  垂直分辨率
  標準為 12 位，高分辨率模式下可達 16 位

  記錄長度
  標配模擬（數字）全通道為 62.5 M 點記錄長度；可選配模擬（數字）全通道125 M 點紀錄長度。

  觸發類型
  邊沿、脈沖寬度、欠幅、超時、窗口、邏輯、建立時間和保持時間、上升/下降時間、I²C¹、SPI¹、USB¹、Ethernet¹、CAN¹、LIN¹、FlexRay¹、RS-232/422/485/UART¹、I²S/LJ/RJ/ TDM¹、并行、序列

  標準分析
  光標：波形、垂直條、水平條、垂直和水平條，分離測量：36 個標準以及測量結果的趨勢、直方圖和頻譜繪圖。數學：基本波形代數、FFT 和 Adv。公式編輯器搜索：在任何觸發標準抖動中搜索：TIE 和相位噪聲

  數字電壓表²
  4 位

  顯示
  15.6 英寸 (385 mm) TFT 彩色 HD (1,920 x 1,080) 分辨率電容式（多點觸摸）觸摸屏

  觸發頻率計數器²
  8 位

  連接能力
  USB Host (x7)、USB 3.0 設備、LAN（10/100/1000 Base-T 以太網；符合 LXI 標準）、顯示器端口、DVI-D、視頻輸出

  可選串行總線解碼和分析¹
  I²C、SPI
  RS-232/422/485/UART
  USB 2.0
  以太網
  I²S、LJ、RJ、TDM

  可選分析¹
  高級抖動和眼圖分析

  1.可選和可升級    2.免費進行產品注冊
